Как выбрать тип стальной опоры трубопровода

Для закрепления трубопровода в заданном проектом положении монтируют металлические удерживающие элементы. Они необходимы для защиты трубы от повреждений, для смягчения вибраций, распределения нагрузки, передачи усилия на фундамент, другие составляющие конструкции. Производители изготавливают различные виды опор, каждый из которых годен для реализации определённых функций.

Применение опор для трубопроводов

• нефтегазовая отрасль;
• энергетика;
• химическая промышленность;
• жилищно-коммунальное хозяйство.

Цельные или сборные опорные приспособления применяют для нормального функционирования магистральных, технологических газонефтепроводов, водопроводов при транспортировке нефти, газа, воды, пара, теплоносителей, коммунальных и промышленных отходов. Сборочные единицы используют для наземной и подземной прокладки инженерных коммуникаций.

Основные виды опор трубопроводов

Существует несколько категорий удерживающих стальных блоков, основными являются подвижные и неподвижные.

Фиксированные опоры

Благодаря их использованию происходит жесткая фиксация труб, блокируется как продольное, так и поперечное перемещение, что делает систему стабильной, поддерживает в строго заданном положении. В проектной документации устанавливается заданное расстояние между компенсаторами, для того чтобы предохранить конструкцию от быстрого разрушения. Особенности такой конструкции позволяют поддерживать правильный уклон трубопроводной линии, гарантируют её устойчивость, надёжность и долговечность при эксплуатации, минимизируют риск повреждений.

Устройство может включать различные крепления, а также амортизаторы вибраций и динамических нагрузок. Для придания трубопроводу устойчивого положения используют кронштейны, опорные блоки, бетонные фундаменты.

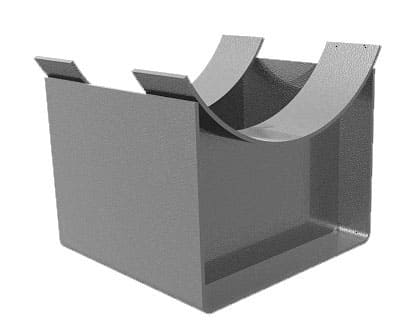

Подвижные опоры

Арматурные устройства необходимы для нивелирования вертикального и крутящего воздействия. Стоящая перед ними задача: не сдерживать смещение труб в допустимом направлении, ограничивать по тем осям, где это не нужно. Подвижные опоры служат прежде всего для компенсации тепловых расширений/сжатий трубопровода, для предохранения системы от повреждений. Это обеспечивает надёжность работы, увеличивает сроки эксплуатации, снижает вероятность аварий, а также утечек агрессивных сред.

Подвиды:

• катковые включают катки, которые допускают линейную подвижность труб, не подходят для непроходных каналов;
• хомутовые позволяют крепить коммуникации к верхним площадкам;
• пружинные обеспечивают амортизирующий эффект за счёт встроенных пружин, иногда их оснащают хомутом;
• скользящие позволяют скользить трубопроводу, особенно это принципиально для зон и сред с экстремальными температурными колебаниями и при активных подвижках грунта;
• подвесные часто встречаются в надземной прокладке.

Пружинные опоры

Конструкция выглядит как основание с размещенными на ней пружинами и нужна для компенсации нагрузок, возникающих из-за тепловых деформаций, прочих воздействий. Существует два вида поддержки трубы: снизу при помощи пружинного блока или сверху, тогда говорят о подвесках.

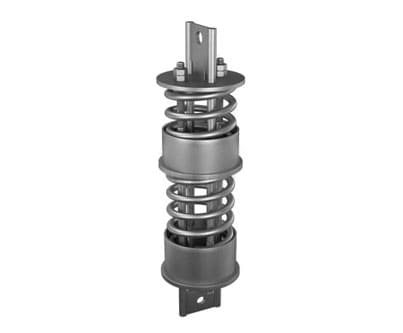

Подвесные опоры

Кроме жёсткого крепления возможно подвешивание систем при помощи пружинных подвесок. Они предназначены для нивелирования осевого и вертикального смещения, подходят для перенаправления больших нагрузок, возникающих в процессе работы, содержат минимум комплектующих, просто устроены. Кроме того, они допускают размещение трубопровода на высоте нескольких десятков метров.

Как выбрать правильный тип стальной опоры

Разновидности поддерживающих деталей подбирают в зависимости от условий эксплуатации. Подбором занимаются инженеры с учётом всех параметров ещё на стадии проектирования трубопроводных систем с учётом нагрузок, материалов, характеристик рабочей и окружающей среды. Неправильные расчёты приводят к авариям и значительным финансовым потерям.

Чтобы избежать ошибок при выборе типа опор трубопроводов, нужно учитывать следующие факторы:

• необходимость компенсации тепловых деформаций;
• сложность геометрии трубопроводной линии;
• наличие динамических нагрузок;
• специфика отрасли, назначение.

Комплексный анализ ситуации и инженерный подход к решению задач помогут выбрать между подвижными и неподвижными опорами, а также их разновидностями.

ООО «Промнефтегаз» изготавливает опоры для промышленного и коммунального использования в соответствии с регламентом Государственных, Отраслевых стандартов, по чертежам заказчика. Собственное производство, оперативное оформление и доставка заказа помогут своевременно получить заказанную позицию товара. Наши менеджеры ответят на технические и организационные вопросы, подскажут соответствующее условиям эксплуатации решение.
