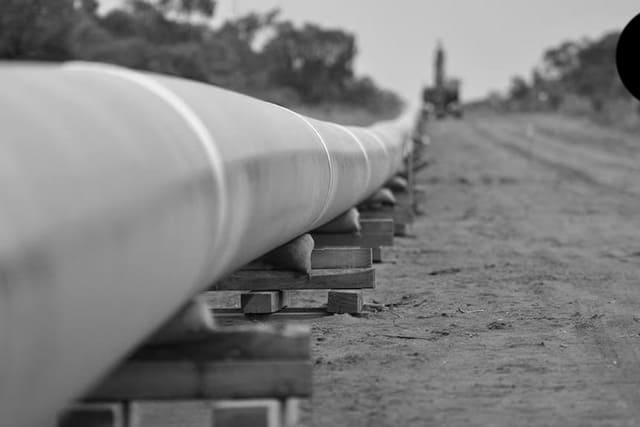

Установка стальных опор трубопроводов
При прокладке трубопроводных линий согласно проекта на заданной высоте необходимо обеспечить передачу нагрузок от трубопровода на несущие конструкции, ограничить его перемещение, предотвратить недопустимые напряжения в материале трубы. Эту задачу решает монтаж опор трубопроводов, представляющий собой строительно-монтажные работы, отвечающие за размещение, закрепление удерживающих элементов. Грамотная установка стальных опор позволяет:
- предотвратить провисание трубопроводной линии, её повреждения из-за температурных колебаний, вибрационных нагрузок;
- предупредить разгерметизацию инженерной системы и возникновения утечек опасных рабочих сред;
- продлить срок службы коммуникаций;
- избежать дорогостоящих ремонтов, простоев, оптимизировать эксплуатационные затраты.
Виды стальных опор трубопроводов
- неподвижные нужны для жёсткой фиксации трубы в определённой точке, например, на начальных и конечных участках трубопровода, на его изгибах;
- скользящие приспособлены для линейного перемещения металлических труб при температурных колебаниях их размеров, для нивелирования внутреннего напряжения металла;
- пружинные и направляющие используют при высоких нагрузках, сильных вибрациях технологических линий;
- подвесные востребованы при верхней прокладке трубопроводной системы под несущей конструкцией (например, под потолком, под опорной балкой).
Подготовка к установке стальных опор
Подготовительный этап заключается в разработке проектной документации, её изучении. Важно правильно подготовить основание. Для неподвижных опор ‒ это бетонные площадки, способные выдерживать расчётные усилия, а для подвижных ‒ опорные плиты с антифрикционным покрытием.
Процесс монтажа опор трубопроводов
Размещение неподвижных и подвижных опорных элементов отличается ввиду их конструктивных отличий и разного функционала.
Этапы установки стальной опоры- скользящие конструкции монтируют с учётом возможности смещения труб в результате температурных расширений:
- крепят нижнюю часть к установленному основанию;
- укладывают трубы, соблюдают зазоры и вектор смещения;
- размещают прокладки, снижающие трение;
- прикрепляют удерживающие элементы: хомуты, направляющие;
- контролируют результат; - жесткие фиксирующие приспособления требуют точной фиксации, так как от этого зависит удержание водопровода, нефтегазопровода в заданном положении:
- устанавливают с особой точностью в проектной точке с использованием специального вспомогательного оборудования;
- жёстко фиксируют трубы при помощи хомутов или сварки;
- проверяют качество.
Особенности установки в разных условиях
Опорные элементы устанавливаются на расстоянии, зависящем от ряда факторов:
- диаметр и материал труб;
- показатели для перемещаемой рабочей среды: масса, интервал температур, давление;
- предполагаемая нагрузка на опорную деталь.
Установка опор трубопроводов базируется на соблюдении положений Государственных стандартов, Строительных норм и правил, требований Технического регламента по безопасности. Цена услуги определяется сложностью работ, стоимостью материалов.
Контроль качества и испытания
Правильный монтаж стальной опоры служит гарантией исполнения возложенных на удерживающие блоки функций, продолжительной эксплуатации трубопровода. На конечной стадии установки контролируют качество выполненных работ.
Проверка начинается с визуального осмотра, затем проверяют соответствие проведённых работ монтажным схемам и документации. Несущая способность испытывается путём приложения определенной нагрузки. Контролю подлежат также материалы, качество сварных швов.
Для скользящих опор обязательно проверяют соответствие направления движения заданной оси, плавность хода, исключают перекосы и заедания.
Для неподвижных разновидностей сверяют размеры температурных зазоров с заданием, контролируют прочность и герметичность.
Распространенные ошибки при установке
Критические ситуации могут возникнуть в результате:
- несоответствия фундамента расчётным нагрузкам, что приводит к перекосам, деформации конструкции;
- использования поддерживающих блоков, не соответствующих проектной документации;
- прокладки некачественных сварных швов;
- нарушения натяжения крепления;
- расположения с нарушением заданных расстояний между опорными элементами, их смещения; ненадлежащей антикоррозионной защиты или её повреждения.
В результате ошибок возникают перекосы трубопроводной линии, что снижает её стабильность. Как итог, происходит сокращение срока службы системы.
«Промнефтегаз» производит различные типы опор в соответствии с регламентом Государственных, отраслевых стандартов, прочей нормативной документации. Металлопродукция применяется в различных областях народного хозяйства: в системах водо- и теплоснабжения, на объектах энергетики, на предприятиях перерабатывающей промышленности, добывающей отрасли. Купить выбранный типоразмер можно на сайте компании после подачи заявки.
