Вес опоры ОСТ 36 146 88: таблица масс по типам и диаметрам для расчёта нагрузок
Ошибка в массе опоры при расчёте нагрузки на балку ‒ не перерасход металла, а риск деформации узла и остановки линии. Ниже ‒ сводка по ходовым типам ОСТ 36 146 88 и погрешности, которые дают отклонения.
Что определяет массу опоры по ОСТ 36 146 88

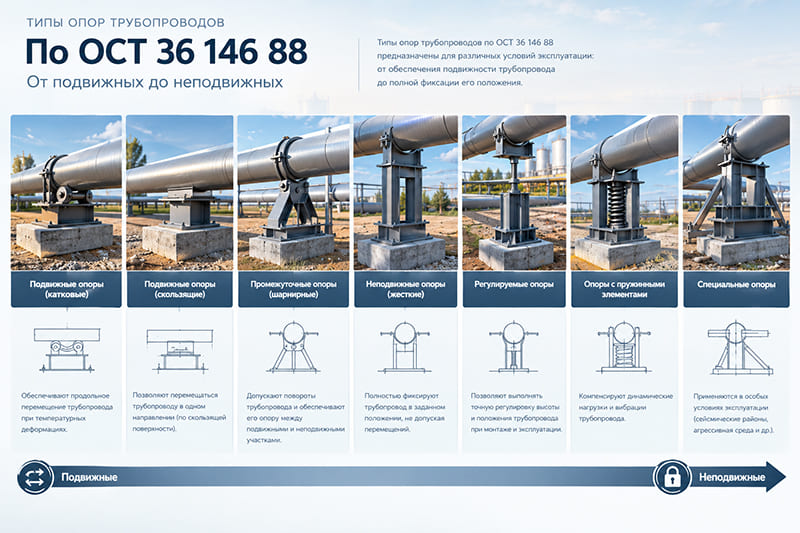

Наружный диаметр трубы ‒ главный множитель. Каждый следующий типоразмер в ряду добавляет 3–5 кг к конструкции. Тип опоры меняет массу сильнее: тауровая хомутовая легче трубчатой при том же Ду, а уголковая приварная ‒ самая компактная из подвижных.
Толщина стенки корпуса и бугеля зависит от давления. Опора, предназначенная для среды под 42 МПа, весит больше, чем аналогичная на 4 МПа. Стандарт фиксирует массу как справочную величину ‒ реальная отличается на 3–7 % из-за допусков на прокат.
Таблица масс опор ОСТ 36 146 88
Тип | Ду (мм) | Масса (кг) | Примечание |
|---|---|---|---|
УП (уголковая приварная) | 108 | 3,2 | Подвижная, экономичная |
УП (уголковая приварная) | 159 | 4,6 | Подвижная, до 20 МПа |
ТХ (тауровая хомутовая) | 159 | 8,4 | Подвижная, до 42 МПа |
ТХ (тауровая хомутовая) | 219 | 12,8 | Подвижная, ходовой типоразмер |
ТР (трубчатая) | 159 | 10,2 | Неподвижная, усиленный бугель |
ТР (трубчатая) | 219 | 14,7 | Неподвижная, воспринимает осевое усилие |
Данные приведены для базового исполнения из Ст3 при температуре среды до +450 °C.
Как пользоваться данными массы при проектировании
Суммируй массу опоры с весом трубы, среды, изоляции и обшивки. Добавляй коэффициент перегрузки 1,1-1,2 ‒ стандарт учитывает динамическую составляющую. Для неподвижных опор масса определяет силу, которую конструкция передаёт на балку или стену. Для подвижных ‒ трение скольжения: чем тяжелее хомутовая часть, тем выше горизонтальная нагрузка на крепление.
Когда табличной массы недостаточно
Нестандартное крепление к конструкции меняет геометрию и добавляет вес. Работа при отрицательной температуре требует перехода на 09Г2С ‒ разница в толщинах стенки становится заметной, и масса сдвигается на 5–10 %. Усиленные исполнения под нагрузку свыше расчётной проектировщик считает по чертежу, а не по справочнику.
Совет эксперта
> На практике 80 % ошибок в разделе КМ связаны не с массой опоры, а с тем, что проектировщик не учитывает массу хомутового крепления и приварных деталей ‒ они добавляют 15-20 % к табличному весу.
> ‒ Инженер-конструктор ПромНефтеГаз, Челябинск
Производство опор под расчетные нагрузки
ПромНефтеГаз (Челябинск) изготавливает опоры ОСТ 36 146 88 в штатных и нестандартных исполнениях. Для подвесных конструкций и площадок обслуживания предоставляем паспорт с фактической массой. Отгружаем по РФ.
Итог
Масса опоры ‒ параметр расчёта, а не справочная цифра. Сверяй табличные значения с фактическим исполнением проекта. Пример, карточка опоры ТХ шаровой хомутовой.
Часто задаваемые вопросы
Где взять точную массу, если Ду не из стандартного ряда?
Интерполяция между соседними типоразмерами с запасом, либо запрос расчёта у завода-изготовителя.
Зависит ли масса от марки стали?
По чертежу ‒ нет. Но при заказе на 09Г2С толщина стенки может отличаться из-за других прочностных характеристик, и это меняет вес.
Что тяжелее ‒ подвижная или неподвижная опора одного Ду?
Неподвижная. Усиленный бугель, упоры и приварные элементы добавляют 20–30 % массы.
Учитывать ли изоляцию при расчёте нагрузки на опору?
Да. Изоляция и обшивка добавляют 10–30 % к общей массе, которую воспринимает стальная конструкция.
