Вес опор 57: справочные данные по типам и стандартам

Мы собрали точные веса опор Ду57 по типам и стандартам. Берите цифры и вносите в проект.

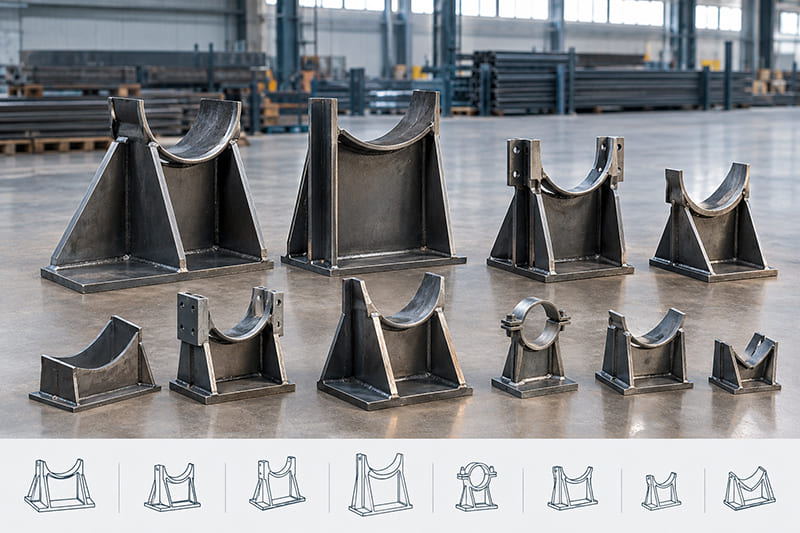

Опоры Ду57 разных типов ‒ вес отличается кратно

От чего зависит вес опоры 57

Одна и та же «57» весит по-разному. Причина простая ‒ разные типы, стандарты и исполнения.

Наружный диаметр трубы здесь 57 мм, что соответствует Ду50. Но масса опоры зависит не от трубы, а от конструкции крепления и материала.

На вес влияют четыре фактора:

Тип опоры ‒ скользящая, неподвижная, корпусная, хомутовая
Стандарт ‒ ГОСТ или ОСТ 36-146-88 задают геометрию и толщину стали (полный обзор опор по ОСТ 36-146-88: УП, ТХ, ТР)
Изоляция ППУ ‒ пенополиуретановый слой добавляет массу изолированным опорам
Материал ‒ марка стали и толщина листа

Поэтому усреднять нельзя. Скользящая опора и неподвижная под одну трубу различаются по массе в разы.

Вес опор 57 по типам

Ниже ‒ справочные значения по основным типам. Цифры ориентировочные, точная масса зависит от исполнения по чертежу.

Тип опоры	Стандарт	Масса, кг
Скользящая приварная	ОСТ 36-146-88	0,4–0,9
Неподвижная лобовая	ОСТ 36-146-88	2,5–6,0
Корпусная приварная КП	ОСТ 36-146-88	0,7–1,4
Хомутовая	ГОСТ	0,3–0,8
Бугельная	по чертежу	1,0–3,0

Разброс объясняется исполнением. Неподвижная опора несёт осевые нагрузки, поэтому её металлоёмкость выше остальных.

Неподвижные опоры Ду57

Неподвижная опора жёстко фиксирует трубопровод в одной точке. Она держит трубу от смещения при тепловом расширении и передаёт усилие на конструкцию.

Масса таких опор Ду57 идёт от 2,5 кг и выше (таблицы веса неподвижных опор по сериям). Точное значение зависит от типа ‒ лобовая, щитовая, приварная.

При расчёте нагрузки ориентируйтесь на паспортные данные конкретного типа, а не на среднее по таблице. Подобрать нужное исполнение можно в каталоге неподвижных опор Ду57.

Корпусная приварная опора КП Дн57 (ОСТ 36-146-88)

Корпусная приварная КП крепится сваркой к трубе. Стандарт ОСТ 36-146-88 задаёт её размеры и толщину стенки.

Масса опоры КП Дн57 держится в диапазоне 0,7–1,4 кг. Немного, но при спецификации на сотни точек эти килограммы складываются в тонны.

Технические параметры и чертёж смотрите на странице вес корпусной приварной опоры КП.

Скользящие и хомутовые опоры 57

Скользящая опора допускает продольное перемещение трубы. Труба скользит по опорной поверхности при нагреве, и это снимает температурные напряжения.

Хомутовая опора обхватывает трубу хомутом без сварки. Её ставят там, где сварной шов недопустим.

Обе легче неподвижных. Скользящая приварная весит 0,4–0,9 кг, хомутовая ‒ от 0,3 кг (для расчета смотри вес хомутовой бескорпусной опоры ХБ, а также доп. информация содержится здесь - Полная таблица веса скользящих опор). Материалоёмкость минимальная, потому что нагрузка распределяется иначе.

Как масса опоры влияет на проект

Вес опор входит в два расчёта (См. Вес опор трубопроводов по всем сериям и диаметрам). Первый ‒ нагрузка на несущие конструкции. Второй ‒ транспортная смета.

> 💡 Совет эксперта. Снабженцы часто берут вес одного типа и множат на всё количество. Но в спецификации Ду57 смешаны скользящие, неподвижные и корпусные ‒ с разницей в массе до 10 раз. Считайте каждую позицию отдельно, иначе транспортная смета уедет, а под неподвижные опоры не хватит несущей способности узла.

Второй момент касается ППУ. Изолированные опоры тяжелее голых стальных. Если проект идёт с пенополиуретановой изоляцией ‒ закладывайте прибавку сразу.
