Вес опоры 108: таблица массы по типам и от чего она зависит

Масса опоры 108 ‒ это не строка в спецификации. Она ложится в нагрузку на узел, в расчёт фундамента и в транспортные расходы. Проверять её стоит до заказа, а не после. Ниже ‒ цифры по типам опор для труб с наружным диаметром 108 мм (условный проход Ду 100) и объяснение, откуда берётся разброс значений.

Что такое опора 108 и где она применяется

Опорой 108 называют изделие для стальных трубопроводов с наружным диаметром 108 мм. Чаще всего это труба 108×4 или 108×5 в теплотрассах, обвязке оборудования и технологических линиях. Размеры и массы нормирует отраслевой стандарт ОСТ 36-146-88.

Типы опор 108 и от чего зависит их вес

Масса меняется в первую очередь от типа и исполнения. У каждого типа есть исполнения А (литые или сварные корпуса) и АС (сварные), которые различаются высотой, длиной опорной части и осевыми нагрузками.

Опора КП ‒ корпусная приварная. Её приваривают к трубе, поэтому для изолированных трубопроводов она не подходит. Это самый лёгкий вариант (см. вес корпусной приварной опоры КП по ОСТ 36-146-88).

Опора КХ ‒ корпусная хомутовая. Хомут обхватывает трубу и стягивается болтами, приварка не нужна. Весит заметно больше КП (пример - вес корпусной хомутовой опоры КХ).

Опора ВП ‒ для вертикально идущих труб. Держит осевую нагрузку и гасит вибрацию. Вес сильно зависит от длины корпуса.

Вес опор 108 по типам

Марка	Исполнение	Высота, мм	Масса по ОСТ, кг
108-КП-А11	А11/АС11	100	1,5
108-КП-А12	А12/АС12	100	3,0
108-КП-А21	А21/АС21	150	2,1
108-КП-А22	А22/АС22	150	4,2
108-КХ-А11	А11/АС11	100	5,4
108-КХ-А12	А12/АС12	100	6,9
108-КХ-А21	А21/АС21	150	6,0
108-КХ-А22	А22/АС22	150	8,1

Значения из ОСТ 36-146-88 носят справочный характер (опоры ВП, УП, ТХ, ТР по ОСТ 36-146-88). Перед закупкой уточняйте массу у производителя.

Разбор двух позиций и подводный камень

Возьмём КП 108. Исполнение А11 даёт 1,5 кг, А22 ‒ уже 4,2 кг. Разница в высоте корпуса и количестве рёбер жёсткости. Та же логика у КХ: 5,4 кг в А11 против 8,1 кг в А22.

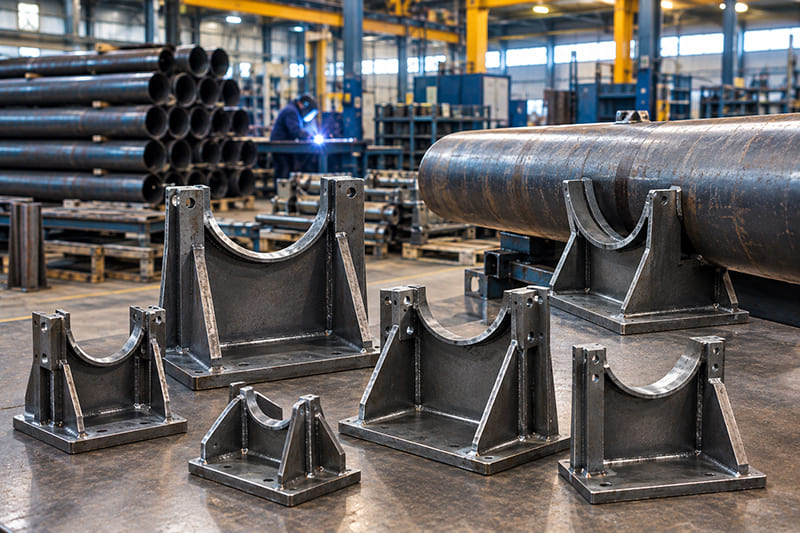

Опора 108-КП-А11, масса 1,5 кг

> Совет эксперта. Для опор ВП расхождение особенно заметно. В ОСТ масса указана «не более» ‒ для короткого исполнения это 0,9 кг, для длинного 2,2 кг. Многие заводы указывают 1,8 и 4,4 кг. Это не ошибка: фактическая масса со сварным корпусом и накладкой выше табличной. Если сравниваете КП с разными цифрами ‒ уточняйте, что считать: паспортную массу или фактическую.

Как правильно выбрать опору под ваш трубопровод

Зафиксируйте четыре параметра. Наружный диаметр ‒ здесь Дн 108. Тип нагрузки: скользящая или неподвижная. Способ крепления: приварной или хомутовой. Условия монтажа: температура среды, давление, высота установки.

> Совет эксперта. Если в проекте указан только «Ду 100», уточните Дн и тип опоры. Вес зависит от толщины стенки и длины опорной части. Иначе масса в спецификации разойдётся с фактической. Это ломает фундамент и транспорт.

Где купить опоры 108 и что проверить при заказе

«ПромНефтеГаз» в Челябинске выпускает опоры по ОСТ 36-146-88 и чертежам заказчика. Работаем с нефтегазом, химией, металлургией, машиностроением, энергетикой и ЖКХ. Доставим по России.

При заказе сообщите тип опоры, Дн, исполнение и место установки. Подробные размеры опоры КП 108 ‒ в карточке изделия. Подтвердим массу, комплектность и сроки.

Итог

Вес опоры 108 ‒ это конкретное число, входящее в нагрузку на узел, фундамент и логистику. Ошибка в нём стоит дороже чертежа. Пришлите спецификацию ‒ подберём опору и подтвердим массу для ваших условий. Дополнительные сведения можно посмотреть здесь - Обзор веса опор по всем типам и сериям.
